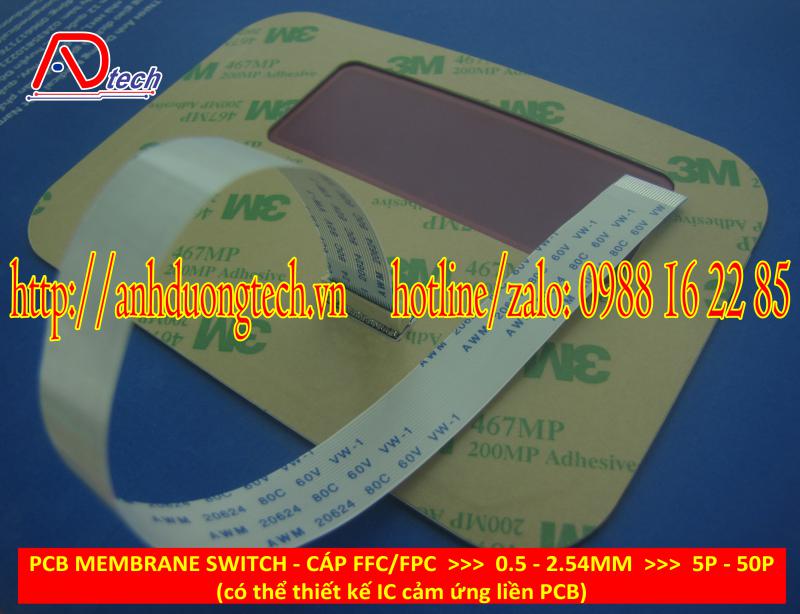

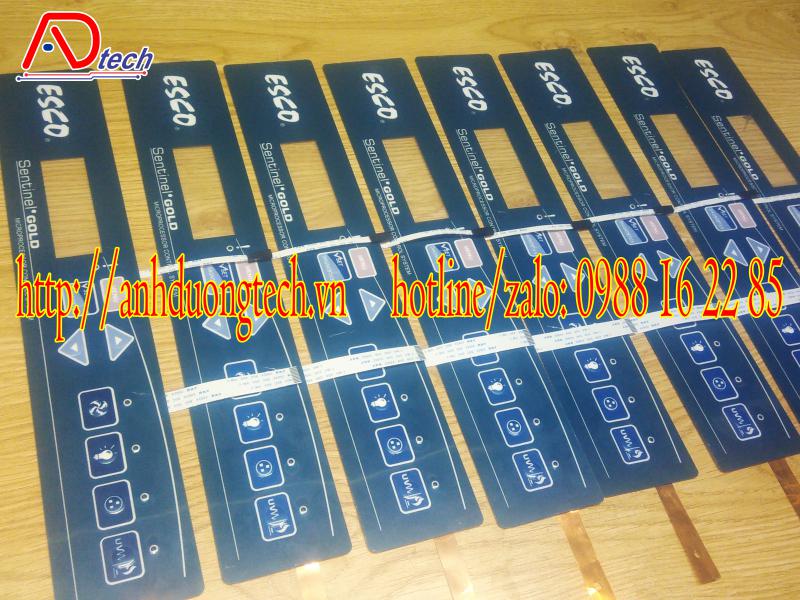

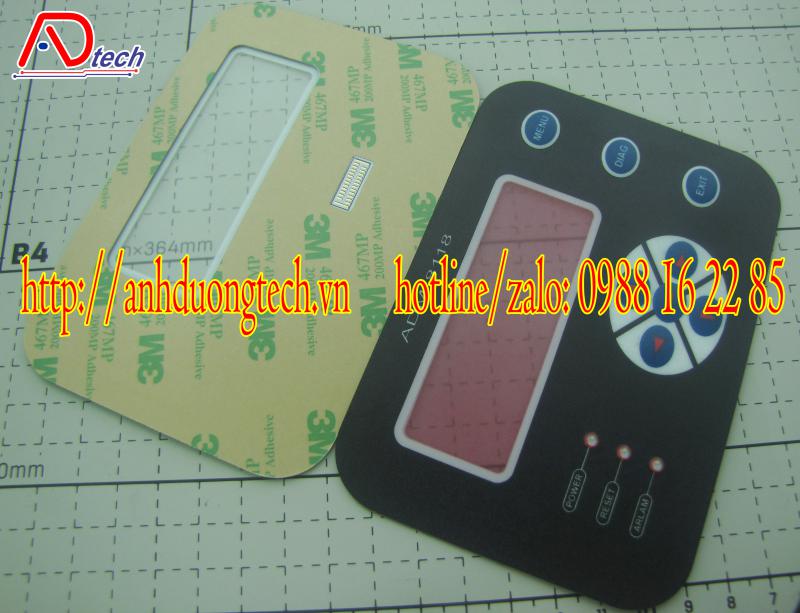

Decal phím bấm PCB sử dụng lớp mạch dẫn điện bằng PCB Fr4 mạ vàng, nhiều lớp, trở kháng rất thấp, có thể thiết kế nhiều các linh kiện dán và hàn trực tiếp lên lớp mạch điện PCB như: IC cảm ứng tiếp điểm (touch sensor), LED chỉ báo... Tiếp điểm phím bấm và lớp decal bên ngoài có thể áp dụng các kiểu như: Metal Dome, Poly Dome hoặc phẳng

Đặc tính kỹ thuật
Kiểu loại Decal phím bấm PCB  (PCB membrane switch)
Ứng dụng Các thiết bị điện có mạch điều khiển được thiết kế bàn phím rời
Vật liệu PET/PC - Độ bền cao, chịu nhiệt cao (trên 100 độ C)
Bề mặt Bóng, mờ, sần cát mịn, sần cát thô
Màu sắc & kích thước Theo yêu cầu của khách hàng

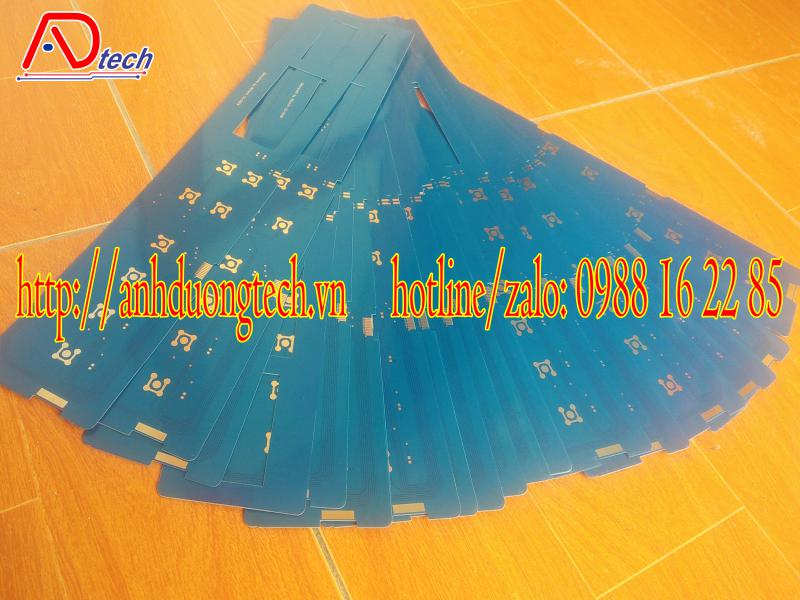

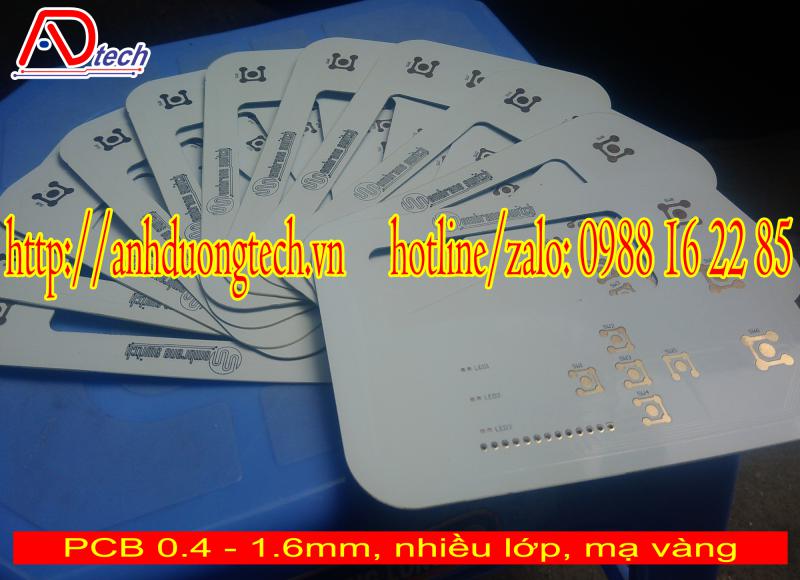

Mạch dẫn điện PCB Fr4 nhiều lớp, mạ vàng
Trở kháng 1Ω~5Ω (tùy theo chiều dài đường mạch)
Điện áp / Dòng điện 0-50V DC / 10-500mA
Độ cách điện  > 100MΩ 250V DC

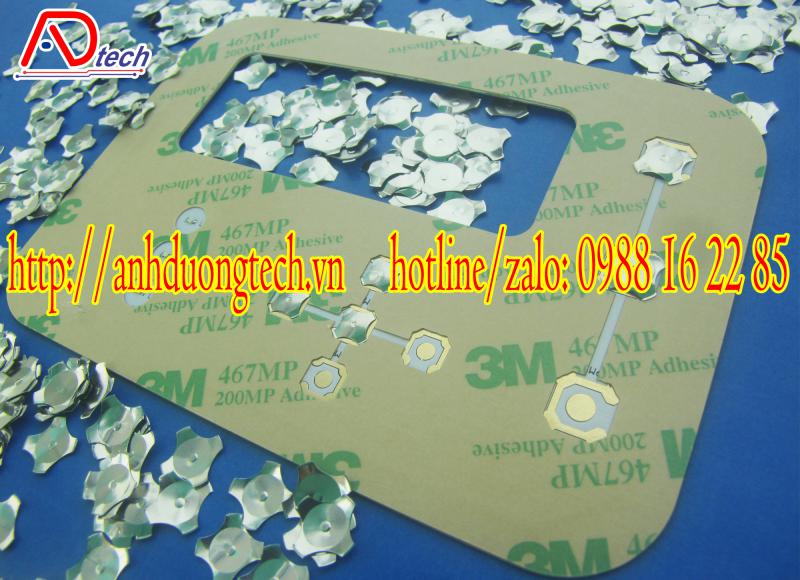

Nút nhấn tiếp điểm Thép không gỉ hoặc nano bạc
Giắc & Cáp kết nối  Theo YC của khách hàng

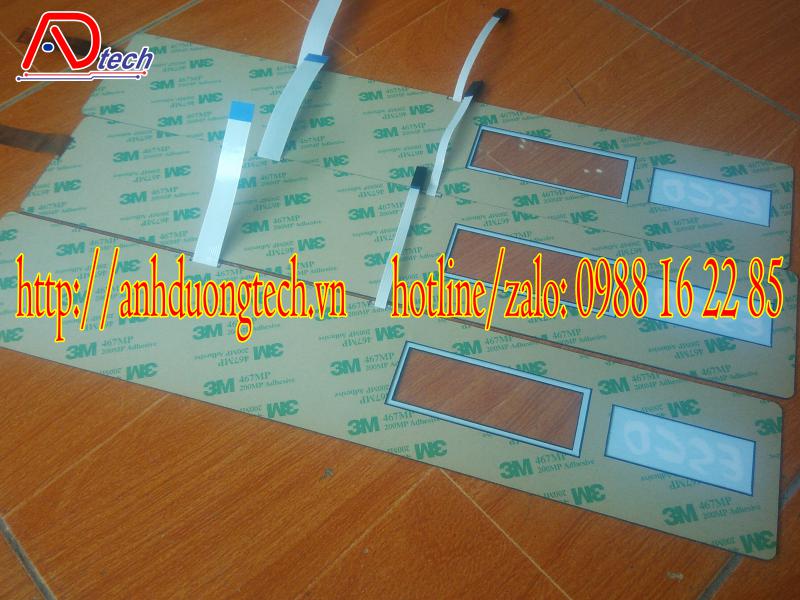

Loại keo dính  3M 467MP
Chiều dầy hoàn thiện 0.6 - 1.2mm
Yêu cầu đặt hàng File CAD hoặc Corel, sơ đồ nguyên lý của mạch điện
Thời gian hoàn thiện 7 - 15 ngày
Phạm vi giao hàng Toàn Quốc theo hình thức chuyển phát nhanh
